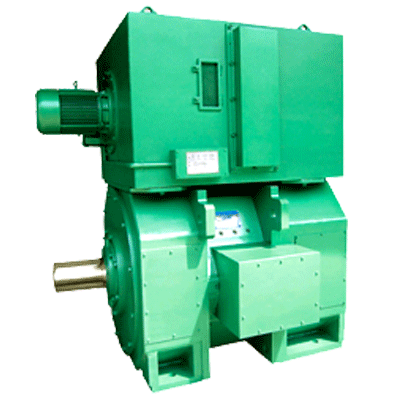

Z系列直流電機
產品簡介：西安泰富西瑪Z系列直流電機采用先進設計，定子機座采用多角形迭片結構，有效充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用優質冷軋硅鋼板疊壓而成，具有良好的導磁性能?！?
在線咨詢：
18681802157 高經理
購買咨詢
技術服務
- 產品說明
- 技術參數
- 常見問題
西安泰富西瑪Z系列直流電機型號說明
以Z355-1A為例。Z表示直流電機（產品系列代號）；355表示電機中心高，以毫米表示；橫線后數字1表示底腳孔軸間距離代號（B尺寸），四短至長用數字1、2、3……表示；A表示電機類別代號，用字母A、B分別代表第一類和第二類工巧匠電機。
西安泰富西瑪Z系列直流電機概述
Z系列中型直流電機：中心高：355——710mm是我廠繼Z4小型直流電機開發完成后，新開發的中型直流電機品種。本系列電機其性能、外形安裝尺寸及技術要求均符合JB/T9577-1999標準及IEC國際標準，電機的各機械尺寸，公差符合ISO標準。
西安泰富西瑪Z系列直流電機可廣泛用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。
西安泰富西瑪Z系列直流電機采用先進設計，定子機座采用多角形迭片結構，有效充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用優質冷軋硅鋼板疊壓而成，具有良好的導磁性能。整個導熱性能優良。本系列電機采用滾動軸承，不停機加油結構，絕緣等級均為F級。
Z系列西安泰富西瑪電機不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能承受較高的負載變化率，特別適用與需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。
西安泰富西瑪Z系列直流電機結構安裝型式、防護等級及冷卻方法
1、Z系列電機的安裝型式符合GB/T997和IEC34-7《電機結構安裝型式代號》。
2、Z系列電機的防護等級根據GB/T4942和IEC34-5《電機外殼防護等級》標準，外殼防護等級有IP23和IP44兩種。
3、Z系列電機冷卻方法根據GB/T1993和IEC34-6《電機冷卻方法》標準有以下四種，用戶如需其它防護等級和冷卻方法可另行協商。本系列電機標準型 式的冷卻空氣入口在電機的傳動端（非換向器端）。
3.1、IC06：自帶鼓風機的外通風；（防護等級為IP23）
3.2、IC17：冷卻空氣進口為管道，出口為百葉窗排風；（防護等級為IP23）
3.3、IC37：冷卻空氣進出口均為管道；（防護等級為IP44）
3.4、ICW37A86：全封閉帶空氣/水冷卻器。（防護等級為IP44）
4、各機座號所需的冷卻風量、風壓及風機電機功率見表1。
5、西安西瑪電機出線盒位置從傳動端（非軸伸端）視之在機座的右側（即正盒），如果用戶要求出線盒位于另一側應注明反盒。
西安泰富西瑪Z系列直流電機使用條件
1、電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。
2、本系列電機的電樞回路和勵磁回路都可適應可控電源供電，也適應由直流發電機組供電。
3、本系列電機工作環境不應含有酸性、堿性或其它對絕緣有腐蝕作用的氣體。
4、電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保護電機正常運轉。
5、電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。
6、當電機采用靜止整流電源供電時，整流器的脈波不小于6個，在額定基速、額定電壓和額定負載電流下，電源的峰值紋波因數不超過10%。
西安泰富西瑪Z系列直流電機產品性能
1、本系列西安西瑪電機的基本工作方式為連續負載，如需其它工作方式時，應另行協議；
2、本系列西瑪電機的標準額定電壓有220V、330V、440V、550V、660V、750V六種，也可派生出其它等級的電壓，需在訂貨時商定。
3、本系列西瑪電機的基本方式為他勵，基本勵磁電壓為220V。也可派生出其它的勵磁電壓。本系列電機允許強行勵磁，強勵電壓不超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過額定勵磁電流值。
4、本系列電動勸機的短時過載能力：
第一類電機（A類）能承受表2所規定的短時（一分鐘）過載；
第二類電機（B類）能承受表3所規定的短時（一分鐘）過載；
偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過邊疆額定負載的能力，建議將斷路的瞬時開斷裝置按偶爾使用的短時過載能力整定。
經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。短時過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其邊疆定額。
第二類電機（B類）應能承受下列連續負載：
在額定電樞電壓和額定轉速范圍內帶115%額定功率負載連續運行，在此負載下，溫升將較高，其它特性可能與額定條件下運行的規定不同。
在額定電樞電壓和額定轉速范圍內，在額定負載連續運行后，緊接著以125%額定功率負載運行二小時，溫升不超過規定數值，其它特性可能與額定條件下運行的規定不同。
電機在較低的過載倍數下允許較長的過載時間。對第二類直流電機（B類），偶爾使用時過載倍數允許達到2.5倍（在額定基速時），時間不超過15秒，（但需與制造廠協商）。
5、轉速調整率：
本系列電機的轉速高速率不作規定，用戶如有特殊要求，應在訂貨時商定。
6、電流變化率：
在所有轉速及負載下，本系列電機的電流變化率（di/dt）允許達200倍額定電流/秒。
7、噪聲振動：
Z系列電機的噪聲符合GB/T10069《旋轉電機噪聲測定方法及限值》和IEC34-9《電機噪聲限值標準》的規定。
Z系列電機的振動符合GB/T10068《旋轉電機振動測定方法及限值》和IEC34-14《電機振動測定方法及限值》的規定。
西安泰富西瑪Z系列直流電機容量選擇
第一類：直流電機（A類）
這類西瑪電機用戶可以根據所需的容量、轉速和電壓等選定電機的型號和規格。
第二類：直流電機（B類）
這類西瑪電機的額定輸出功率比相同中心高，相同底腳軸向長度的A類電機要略為下降，其它數據基本相同，若已知B類電機的規格，亦可用A類規格表初步選型B類電機，初選時B類電機的額定功率應放大25%左右，然后接放大后的功率在A類規格中選取相關的型號規格，但對應的型號中A需改為B，對應的功率仍為未放大時的功率（即B類電機原功率）。最終型號規格可由用戶與制造廠商定。
使用場合需：96KW 220V 185r/min B類電機→放大功率25%，對應120KW 220V 185r/min A類電機→查A類規格表得相近型號：A450-2A 11KW 220V 178r/min→將型號改成：Z450-2B，此型號近似代表96KW 220V 185r/min B類電機可以初步滿足使用場合要求。
折算關系為：
首先在相同類型的技術數據表中找到UN、NN、PN和派生的數據最接近，且低于新派生的供電電壓的那個額定電壓，及相對應的額定基速和額定功率。一般情況下，電城市越高、轉速越高，輸出功率越大，反之則小。
西安泰富西瑪Z系列直流電機附件和備件
1、附件
本系列西瑪電機可以附帶由測速發電機（ZYS或ZCF型），離心開關和光電脈沖傳感器或光電編碼器（SZGB型或TPD-J型）等組成的測速保護系統。用戶根據需要，訂貨時在合同上說明。本系列西瑪電機也可配裝由用戶提供的其他型號和種類的測速保護裝置，但須在訂貨時協商，并由用戶事先提供所配的測速保護裝置的外形安裝尺寸圖。
本系列西瑪電機定子繞組，軸承，可以放測溫或限溫保護元件，并把端線接到電機出線盒內，用戶根據需要在定貨時協商并說明。
本系列電機可根據用戶需要在電機內部裝置加熱器，也須在訂貨時協商并在合同中說明。
2、備件
根據用戶的需要，并在訂貨合同中注明，每臺電機可供如下備件：電刷一臺份，刷盒-刷桿份。
西安西瑪電機質量保證
西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣?dòng)化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪Z系列直流電機訂貨須知
1、 訂貨前請先查閱西安西瑪電機產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據。
2、對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。
3、如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
4、西安西瑪電機各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。
