西瑪電機分享交流電機的工作原理。

交流電機是一種依據電磁感應定律，將交流電能轉換為機械能的裝置 ，在現代工業、交通運輸、家用電器等眾多領域廣泛應用。西安西瑪電機有限公司生產的交流電機主要分為異步電機（感應電機）和同步電機。

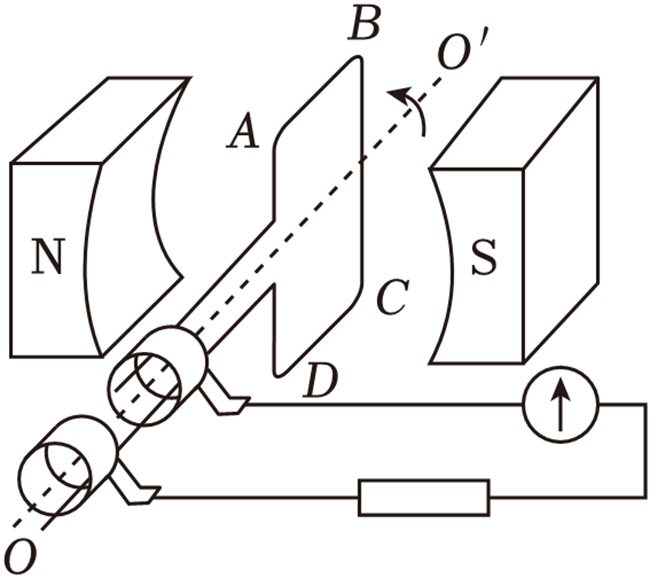

圖為交流電機的工作原理示意圖

西安西瑪異步電機工作原理

定子產生旋轉磁場
當三相交流電流通入異步電機的定子繞組時，由于三相電流在時間上彼此相差 120° 電角度，且三相定子繞組在空間上也彼此相差 120° 電角度分布。
根據安培定律和電磁感應定律，三相電流會在定子鐵芯中產生一個合成的旋轉磁場。這個磁場的轉速（同步轉速n1）由電源頻率f和電機的磁極對數p決定，計算公式為n1=60f/p 。例如，我國電網頻率f=50HZ，若電機磁極對數p=1，則同步轉速n1=3000r/min；若p=2，則n1=1500r/min 。
轉子導體切割磁感線產生感應電動勢和電流
旋轉磁場以同步轉速旋轉時，轉子導體與旋轉磁場之間存在相對運動，相當于轉子導體切割了磁感線。
根據電磁感應定律，轉子導體中就會產生感應電動勢。由于西瑪電機轉子繞組是閉合的，在感應電動勢的作用下，轉子導體中就會產生感應電流。
轉子載流導體在磁場中受力產生電磁轉矩
轉子導體中有了感應電流后，根據安培力定律，載流導體在磁場中會受到力的作用。
這個力在轉子上形成電磁轉矩，驅使轉子沿著旋轉磁場的方向旋轉。然而，異步電機的轉子轉n速始終小于同步轉速n1，因?yàn)槿绻D(zhuǎn)子轉速等于同步轉速，轉子導體與旋轉磁場之間就不存在相對運動，也就不會產生感應電動勢和電流，電磁轉矩也就為零，所以稱為 “異步” 電機 。轉子轉速與同步轉速之間的差值稱為轉差s，轉差與同步轉速的比值稱為轉差率，即s=(n1-n)/n1 。

西安西瑪同步電機工作原理

定子產生旋轉磁場
與異步電機類似，同步電機的定子繞組通入三相交流電后，也會在定子鐵芯中產生一個旋轉磁場，其同步轉速n1=60f/p。
轉子勵磁產生恒定磁場
同步電機的轉子上裝有勵磁繞組，通過直流勵磁電流，使轉子產生一個恒定的磁場（有 N 極和 S 極）。
轉子與旋轉磁場相互作用保持同步旋轉
定子旋轉磁場的磁極與轉子勵磁磁場的磁極之間存在相互吸引力，就像兩塊磁鐵相互吸引一樣。
定子旋轉磁場以同步轉速旋轉時，會帶動轉子以相同的轉速同步旋轉，即轉子轉速n等于同步轉速n1，這就是 “同步” 電機名稱的由來。在運行過程中，只要電源頻率f和電機磁極對數p不變，同步電機的轉速就保持恒定。

西安西瑪交流電機依據電磁感應定律，將交流電能轉換為機械能， 因結構簡單、運行可靠、成本低、效率高等優點，在工業、交通運輸、家用電器、航空航天等領域廣泛應用。
